هارد کربن که با نامهای دیگری مانند کربن غیربلوری سخت یا کربن شبهگرافیتی نیز شناخته میشود، یک نوع ماده کربنی با ساختار آمورف (بیشکل) و بسیار نامنظم است که برخلاف کربنهای نرم مانند گرافیت، ساختاری بینظم، متخلخل و فاقد صفحات منظم گرافیتی دارد.
هارد کربن را میتوان با پیرولیز کردن یک رزین با پیوند عرضی با ساختار خاص در حدود ۱۰۰۰ درجه سانتیگراد بدست آورد. هارد کربن عمدتاً از گرافیت تک لایه تشکیل شده است و این لایههای گرافیت در هم تنیده شدهاند تا میکروحفرههایی با اندازه منافذ و دهانه کوچک تشکیل دهند.
ویژگیهای ساختاری هارد کربن
- ساختار نامنظم شامل ترکیبی از نواحی کوتاهبرد گرافیتی (شبهگرافیتی) و نواحی آمورف.
- دارای سطح ویژه بالا و میکروحفرهها (منافذ بسیار ریز).
- ترکیبی از پیوندهای sp² و sp³.
- فاقد بلورهای بزرگ منظم (برخلاف گرافیت).
- نسبت به گرافیت چگالی کمتر و سطح فعال بیشتر دارد.
خواص فیزیکی و شیمیایی هارد کربن
- ساختار آمورف، نامنظم
- چگالی حدود 1.5–2.0 گرم/سانتیمتر³
- مقاومت شیمیایی بالا
- هدایت الکتریکی متوسط (کمتر از گرافیت)
- دمای تجزیه بسیار بالا
- ظرفیت ذخیره یون بالا، بهویژه برای Na⁺ و Li⁺
روشهای ساخت هارد کربن (Hard Carbon)
عمدتاً بر پایهی پیرولیز (pyrolysis) یعنی گرمایش بدون حضور اکسیژن یا در جو خنثی (مانند نیتروژن یا آرگون) است. در این فرایند، مواد آلی اولیه در دماهای بالا به مواد کربنی تبدیل میشوند. بسته به نوع ماده اولیه، روش حرارتدهی و شرایط پیرولیز، ساختار نهایی و خواص هارد کربن تغییر میکند.
در ادامه مهمترین روشها و مراحل ساخت هارد کربن را شرح میدهم:
1. انتخاب ماده اولیه (پیشماده / Precursor)
مواد اولیه میتوانند شامل موارد زیر باشند:
پلیمرهای طبیعی: سلولز، لیگنین، نشاسته، قندها (گلوکز، ساکارز)
پلیمرهای مصنوعی: پلیوینیل کلرید (PVC)، پلیآکریلونیتریل (PAN)
زیستتودهها: چوب، پوسته نارگیل، هسته خرما، پوست برنج، تفالهها
2. مراحل کلی تولید هارد کربن
مرحله 1: آمادهسازی پیشماده
خشک کردن، خرد کردن، غربالکردن (در صورت نیاز)
گاهی پیشتیمار شیمیایی برای اصلاح ساختار یا حذف ناخالصیها (مثلاً با اسیدها یا بازها)
مرحله 2: پیرولیز
انجام حرارتدهی در دمای 800 تا 1500 درجه سانتیگراد
در محیط خلأ یا گاز خنثی (نیتروژن یا آرگون)
دمای نهایی و نرخ گرمایش بر خواص نهایی (مانند تخلخل و گرافیتی بودن نسبی) تأثیر زیادی دارد.
مرحله 3: خنکسازی و شستشو (در صورت نیاز)
پس از سرد شدن، ممکن است با اسید (مثلاً HCl یا HF) شسته شود تا فلزات یا مواد معدنی حذف شوند.
3. روشهای خاص بهینهسازی
الف. فعالسازی شیمیایی یا فیزیکی (برای افزایش تخلخل)
استفاده از مواد فعالکننده مانند KOH، ZnCl₂ یا CO₂
این روش بیشتر در تولید کربن فعال رایج است، اما گاهی برای اصلاح خواص هارد کربن نیز استفاده میشود.
ب. کربنیزاسیون چندمرحلهای
گرمایش مرحلهای در چند دما، مثلاً:
300–400°C برای حذف آب و مواد فرار
سپس 1000–1200°C برای تبدیل به کربن سخت
ج. کنترل ساختار منافذ
با تغییر پیشماده، نرخ گرمایش، زمان نگهداری در دما، و استفاده از قالبها یا عاملهای حفرهساز (porogens)
کاربردهای هارد کربن
هارد کربن (Hard Carbon) به دلیل ساختار آمورف، تخلخل بالا، پایداری شیمیایی و ظرفیت جذب یون بالا، در حوزههای مختلف بهویژه ذخیرهسازی انرژی کاربرد دارد. در ادامه به مهمترین کاربردهای آن اشاره میکنم:
1. آند در باتریهای سدیم-یون (Na-ion Batteries)
هارد کربن در باتریهای سدیم-یون (Na-ion batteries) یکی از مهمترین و پرکاربردترین مواد برای ساخت الکترود آند است. این کاربرد به دلیل خواص منحصر بهفرد ساختاری و الکتروشیمیایی هارد کربن مورد توجه بسیار قرار گرفته، بهویژه در سالهای اخیر که باتریهای سدیمی بهعنوان جایگزینی کمهزینهتر و فراوانتر برای باتریهای لیتیوم-یون مطرح شدهاند.
چرا هارد کربن برای آند باتری سدیمی مناسب است؟
1. قابلیت جذب و ذخیره یونهای سدیم (Na⁺):
سدیم بزرگتر از لیتیوم است (قطر یونی ~1.02 Å در برابر 0.76 Å)، بنابراین نمیتواند بین لایههای منظم گرافیت نفوذ کند.
اما ساختار آمورف، نامنظم و متخلخل هارد کربن، فضای کافی برای ورود و ذخیره برگشتپذیر Na⁺ فراهم میکند.
2. دو مکانیسم ذخیره یون سدیم:
جذب سطحی (Sloping region): در سطحهای گرافیتی شبهبلوری.
جذب در منافذ بسته (Plateau region): جایی که یون سدیم وارد منافذ بسته میشود و ذخیره میگردد.
3. پایداری در چرخههای شارژ و دشارژ:
هارد کربن نرخ افت ظرفیت کمی دارد و میتواند صدها تا هزاران چرخه را تحمل کند.
ویژگیهای کلیدی هارد کربن در باتری Na-ion:
- ظرفیت ویژه: ~300–400 mAh/g
- ولتاژ کاری آند: ~0.01 – 2.0 V در مقابل Na⁺/Na
- بازده کولمبیک: >99% پس از چند چرخه اولیه
- چرخه عمر: پایدار تا بیش از 1000 چرخه
- پتانسیل پایین تهیسازی: امکان کاهش ولتاژ کاری کل باتری
مزایای استفاده از هارد کربن در باتریهای سدیمی
- قیمت پایینتر: چون از مواد زیستی و فراوان قابل تولید است.
- سازگاری با سدیم: برخلاف گرافیت که سدیم را نمیپذیرد.
- پایداری حرارتی و شیمیایی بالا
- ایمنی بیشتر: در مقایسه با گرافیت یا آندهای فلزی.
چالشها و محدودیتها
- تشکیل لایه SEI (Solid Electrolyte Interphase): در چرخههای ابتدایی باعث کاهش بازده اولیه میشود.
- کنترل دقیق منافذ و ساختار: برای عملکرد پایدار نیاز به تنظیم دقیق تخلخل و سطح فعال دارد.
- تأخیر در تجاریسازی: در حال پیشرفت است ولی هنوز بهاندازهی باتریهای لیتیومی تجاری نشده.
کاربردها در مقیاس صنعتی
هارد کربن در حال حاضر در نمونههای اولیه باتری سدیمی برای کاربردهایی مانند:
شبکههای ذخیره انرژی (grid storage)، وسایل نقلیه سبک برقی، منابع تغذیه پشتیبان، دستگاههای الکترونیکی ارزانقیمت بهکار میرود و برخی شرکتها مانند Faradion (انگلستان) و CATL (چین) در حال توسعه باتریهای سدیمی مبتنی بر هارد کربن هستند.
2. آند در باتریهای لیتیوم-یون (Li-ion Batteries)
هارد کربن گاهی بهعنوان جایگزین یا مکمل گرافیت در آندهای لیتیوم-یون استفاده میشود، بهویژه در شرایطی که نیاز به پایداری حرارتی یا شیمیایی بیشتر باشد.
همچنین در باتریهایی که به شارژ سریع نیاز دارند (به دلیل ساختار متخلخل آن).
3. ابرخازنها (Supercapacitors)
بهدلیل سطح ویژه بالا و ساختار متخلخل، هارد کربن میتواند بار الکتریکی زیادی ذخیره کند.
در ساخت الکترودهای ابرخازن برای کاربردهایی مانند وسایل حملونقل الکتریکی، ذخیره انرژی تجدیدپذیر، و منابع پشتیبان برق استفاده میشود.
4. فیلترها و جاذبها (Adsorbents)
ساختار متخلخل و سطح فعال بالا باعث میشود که هارد کربن در جذب گازها (مانند CO₂، H₂، NH₃) یا آلایندههای آلی کاربرد داشته باشد.
در سیستمهای تصفیه آب و هوا یا بهعنوان پایهای برای کاتالیستها استفاده میشود.
5. پیلهای سوختی و کاتالیستها
بهعنوان حامل کاتالیست (Catalyst Support) برای فلزاتی مانند پلاتین در پیلهای سوختی یا واکنشهای الکتروشیمیایی.
به دلیل مقاومت در برابر خوردگی و رسانایی مناسب.
6. کامپوزیتهای رسانا و تقویتکننده
در ساخت کامپوزیتهای پلیمری یا سرامیکی برای افزایش استحکام، مقاومت حرارتی، یا رسانایی الکتریکی.
7. ذخیره هیدروژن و گازها
در تحقیقات مربوط به ذخیره انرژی پاک (مانند ذخیره گاز هیدروژن) از هارد کربنهای متخلخل استفاده میشود.
انواع هارد کربن
1. بر اساس ماده اولیه (Precursor-based Hard Carbon)
الف) هارد کربن زیستی (Bio-based)
از منابع تجدیدپذیر مانند:
- سلولز (چوب، کاغذ، پارچه پنبهای)
- قندها (گلوکز، ساکارز)
- پوسته نارگیل، پوست برنج، تفاله میوه
مزیت: ارزان، سازگار با محیطزیست
کاربرد: باتریهای سدیمی، ابرخازنها
ب) هارد کربن پلیمری
از پلیمرهای مصنوعی مانند:
- پلیآکریلونیتریل (PAN)
- رزین فنولفرمالدهید (PF)
- پلیوینیل الکل (PVA)
مزیت: کنترل بهتر بر ساختار نهایی
کاربرد: باتریها، مواد پیشرفته کاتالیستی
2. بر اساس ساختار و ویژگیهای فیزیکی
هارد کربن بر اساس مورفولوژی (ریختشناسی) نیز به انواع مختلفی تقسیم میشود که هر کدام با توجه به ساختار فیزیکی و سطحیشان عملکرد متفاوتی دارند، بهویژه در کاربردهای الکتروشیمیایی مانند باتریها و ابرخازنها.
در ادامه، انواع هارد کربن بر اساس مورفولوژی را معرفی میکنم:

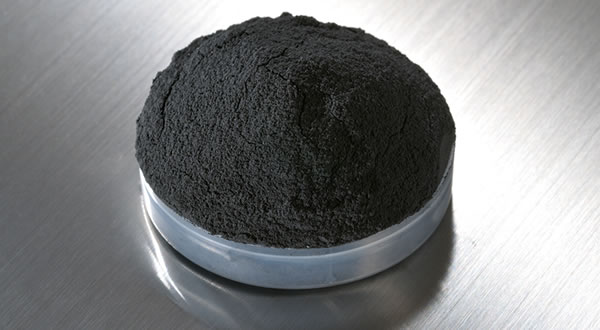

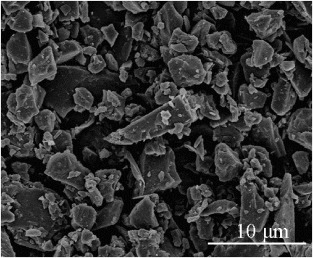

1. هارد کربن پودری (Powdered Hard Carbon)
رایجترین شکل
ذرات کوچک و نامنظم با اندازه چند صد نانومتر تا چند میکرون
بهسادگی در ساخت الکترودها بهکار میرود
کاربرد: آند باتریهای سدیمی و لیتیومی، ابرخازنها
2. هارد کربن کروی (Spherical Hard Carbon)
ذرات تقریباً کروی با توزیع اندازه یکنواخت
چگالی فشردهسازی بالا، جریانپذیری بهتر، مناسب برای تولید صنعتی
امکان تولید از پیشمادههایی مثل قندها با فرآیند اسپریدرایینگ و پیرولیز
کاربرد: باتریهای سدیمی با عملکرد پایدارتر
3. هارد کربن فیبری (Fibrous Hard Carbon)
بهشکل الیاف کربنی با قطر نانومتری تا میکرومتری
ساخت از پلیمرهایی مثل PAN از طریق الکتروریسی (Electrospinning) و سپس پیرولیز
هدایت الکتریکی بهتر، ساختار پیوسته
کاربرد: آند باتریهای پرسرعت، الکترودهای انعطافپذیر
4. هارد کربن لایهای (Layered/Sheet-like Hard Carbon)
بهشکل صفحات نازک و تا حدی چیدهشده
امکان نفوذ بهتر یونها بین لایهها
کنترل بهتر بر سطح فعال و ضخامت
کاربرد: باتریها، نانوکامپوزیتها
5. هارد کربن متخلخل (Porous/Mesoporous Hard Carbon)
ساختار با تخلخل بالا: میکروپور، مزوپور یا ماکروپور
افزایش ظرفیت خاص و دسترسی یونی
تولید از پیشمادههای زیستی یا با فعالسازی شیمیایی (مثلاً KOH)
کاربرد: ابرخازنها، باتریهای ظرفیت بالا
6. هارد کربن نانوساختار (Nano-structured Hard Carbon)
شامل نانومیلهها، نانوذرات، یا ترکیبات با پوششهای نازک
رفتار الکتروشیمیایی بهبود یافته، پاسخ سریعتر
گاهی با دوپینگ نیتروژن یا فلزات سبک تقویت میشود
کاربرد: باتریهای نسل جدید، حسگرها
